您的當前位置 :

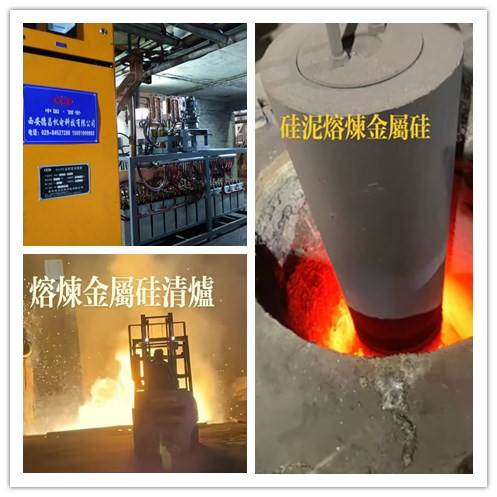

8T金屬硅中頻熔煉爐現場
Information Details
金屬硅8T中頻熔煉爐現場
金屬硅（工業硅）的中頻爐熔煉是一種常見的高效熔煉工藝，主要用于將硅原料（如硅石、硅鐵等）熔化并提純，生產冶金級或更高純度的硅產品。以下是關于該工藝的詳細解析：
一、工藝流程概述**
1. **原料準備**
- **硅原料**：冶金級硅石（SiO?含量＞98%）、硅鐵或回收硅料。
- **還原劑**：若需脫氧或還原雜質，可添加碳質材料（如焦炭）。
- **預處理**：原料需破碎至合適粒度（通常5-50mm），并去除粉塵、水分等雜質。
2. **裝料與加熱**
- 將原料裝入中頻爐坩堝內，通電后通過電磁感應渦流加熱（頻率150-250Hz），使硅料逐漸熔化（熔點1414°C）。
- 控制升溫速率（約200-300°C/h），避免熱應力損壞爐襯。
3. **熔煉與精煉**
- **熔池控制**：保持熔體溫度在1450-1600°C，通過電磁攪拌促進成分均勻。
- **除雜**：添加熔劑（如石灰、螢石）造渣，吸附雜質（Al、Ca、Fe等）；必要時通入惰性氣體（如Ar）減少氧化。
- **取樣分析**：定期檢測硅液成分，調整工藝參數。
4. **出爐與澆鑄**
- 達到目標成分后，傾斜爐體將硅液倒入預熱模具或連鑄機，冷卻后形成硅錠。
- 清理爐渣，檢查爐襯損耗。
二、關鍵設備與參數**
1. **中頻爐選型**
- **功率**：根據產能需求，通常選擇500kW-3000kW的中頻電源。
- **頻率**：150-250Hz（兼顧加熱效率與攪拌效果）。
- **爐襯材料**：高純石英砂（SiO?＞99%）或氮化硅結合碳化硅（抗侵蝕性強，壽命長）。
2. **輔助系統**
- 冷卻水系統（防止線圈過熱）、除塵設備（處理SiO?煙塵）、氣體保護裝置。
---
三、常見問題與解決方案**
1. **爐襯壽命短**
- **原因**：硅熔液對SiO?爐襯侵蝕嚴重。
- **措施**：采用高純度石英砂打結爐襯，或升級為氮化硅基復合材料；控制熔煉溫度≤1600°C。
2. **雜質含量高**
- **原因**：原料含Fe、Al等雜質或熔煉過程污染。
- **措施**：預選高純度硅石；添加CaO-SiO?渣系吸附雜質；優化電磁攪拌減少夾雜。
3. **能耗過高**
- **原因**：爐體散熱損失大或功率匹配不當。
- **優化**：加強爐體保溫（如陶瓷纖維層）；采用變頻節能技術，匹配負載需求。
4. **硅液氧化**
- **原因**：熔煉氣氛含氧。
- **解決**：通入Ar氣保護；縮短出爐時間，減少暴露。
四、工藝優化建議**
- **原料預處理**：采用酸洗或浮選法提升硅石純度。
- **動態控溫**：分段控溫（低溫預熔→高溫精煉）以降低能耗。
- **自動化控制**：集成在線成分監測與功率調節系統，提高穩定性。
- **廢熱回收**：利用煙氣余熱預熱原料，節能減排。
五、安全與環保**
- **安全防護**：穿戴耐高溫裝備，防止硅液飛濺；設置漏爐報警系統。
- **環保措施**：
- 煙塵處理：布袋除塵+濕法凈化（避免SiO?粉塵污染）。
- 廢渣利用：硅渣可回收用于建筑材料或硅鐵生產。
通過合理設計工藝參數、選用高性能爐襯材料及嚴格過程控制，中頻爐熔煉金屬硅可實現高效、低耗、高純度的生產目標。若需進一步探討具體案例或參數優化，可結合實際生產數據深入分析。
德昌電爐 信奉著一句話：客戶就是上帝。
德昌電爐不僅注重其產品質量，也很注重服務質量。本著對客戶負責的態度，德昌電爐為您提供中頻爐的日常維護知識，希望能夠幫助您順利解決一些常見故障。
若在使用過程中遇到不能解決的問題，歡迎來電來函進行咨詢。
電話 13359272132 15091099983 029-84527288
全國聯系熱線
029-84527288 /15091099983
地址：西安市灃東新城三橋街辦灃惠路17號
? 20245西安德昌機電科技有限公司 - 版權所有
陜公網安備61019602000521號
掃一掃，聯系我們
